節湯水栓について教えてください。

前回、ZEB Ready基準を満たす仕様について解説しました。今回は、ZEBを実現するために追加される仕様のキーワード中、「節湯水栓」についてご説明します。

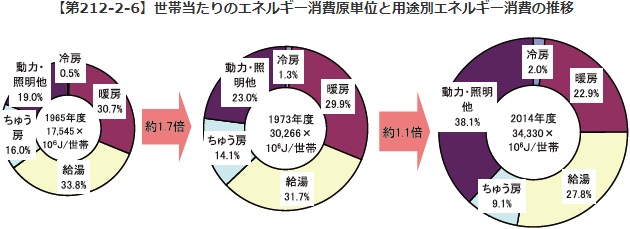

下図は、世帯当たりのエネルギー消費原単位と用途別エネルギー消費の推移を示しています（出典：エネルギー白書2016）。図から、住宅におけるエネルギー消費の多くを給湯エネルギーが占め、給湯負荷を低減することは省エネに大きく寄与することをご理解いただけると思います。この点は、給湯設備の持つ事務所やホテルでも同様です。

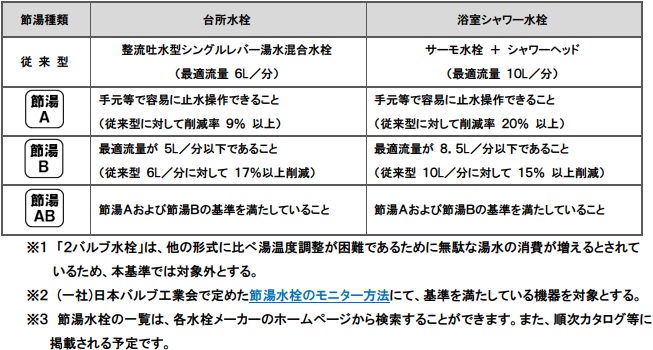

台所水栓や浴室のシャワーなどで湯水を使用する際、使用時に湯水を出しっ放しにしたり、必要以上の流量で使用したりすると、水の消費量が増えるだけでなく、給湯のためのエネルギー消費量も増大します。そこで、省エネ法「住宅事業建築主の判断の基準」が定められ、（社）日本バルブ工業会が節湯水栓として、下表を定めています。

以下、従来型のシャワーヘッドを節水型シャワーヘッドに更新したときの省エネ効果を試算します

【試算条件】

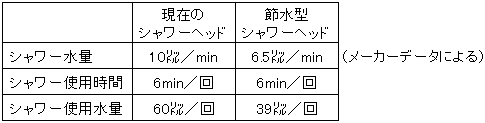

• シャワーヘッド仕様

注記：
1）シャワーヘッド流量はメーカーデータ
2）シャワー使用時間は風呂文化研究会　都市計生活究所データ

• 年間シャワー利用回数：800回／年（＝200×4人／所帯）
• 節水シャワーヘッド導入による節水量：60－39＝21L（上表から）
• 年間節水量：800回／年×21L／回＝16,800L（＝16,800kg）
• 41℃でシャワーを使用すると想定すると、加熱温度は25℃（＝41－16）。
• 削減可能な年間都市ガス量


  • 必要加熱量：16,800kg×1.0kcal／kg／C×25℃＝420Mcal＝1,760MJ
  • ガス給湯器の熱効率：92％（想定）
  • 都市ガスの低位発熱量： 40.6MJ／Nm3（立法メートル）
• 削減可能な年間都市ガス量：1,760÷40.6MJ／Nm3（立法メートル）÷0.92＝47.1Nm3（立法メートル）
• 節水型シャワーヘッドへの更新により、使用水量も減りますが、本試算では上下水料金の削減効果は試算の対象外とします。

節水型シャワーヘッドへの交換はご自身でも可能であり、半年程度で費用の回収が可能と思われます。

回答者

技術士（衛生工学）　加治　均
